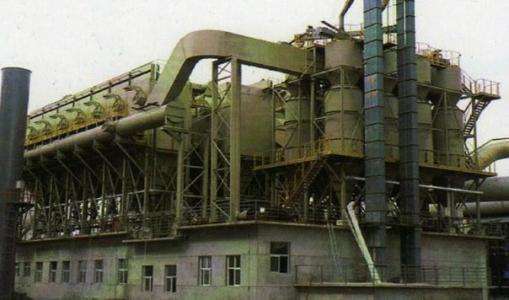

地面除塵站單機運行模式自動化控制設計

　　電氣及自動化方面的改造

　　1、邏輯控制

　　(1)設計三種運行模式

　　即：“裝煤單機模式、出焦單機模式、雙機模式”。分別對應“只開裝煤風機、只開出焦風機、兩臺風機一起開”的三種運行狀態;三種運行模式相互獨立，相互聯鎖，相互唯一?！半p擊模式”即是改造前的PLC控制方式，出焦風機單帶出焦除塵，裝煤風機單帶裝煤除塵?！俺鼋箚螜C(jī)模式”和“裝煤單機模式”的控制方式為本次改造的主要內容，即由單風機帶兩套除塵。

　　在可行性分析中，“出焦單機模式”為今后生產的主要運行模式，“裝煤單機模式”用作替代和應急的備機模式。

　　(2)頂裝爐出焦閥和搗固爐出焦閥的聯鎖

　　頂裝爐出焦閥和搗固爐出焦閥安裝在焦?fàn)t的焦側主除塵管處。平時兩個出焦閥均處于關閉狀態;當頂裝爐出焦信號發生時，單獨打開頂裝爐出焦閥;當搗固爐出焦信號發生時，單獨打開搗固爐出焦閥;當裝煤信號發生時，兩個出焦閥自動關閉;且聯鎖關系以裝煤信號為優先。即哪邊出焦信號發生就開哪邊的閥，但當裝煤信號發生時，無論哪邊出焦閥是否已經打開，優先關閉出焦閥的聯鎖。并在程序上對裝煤信號優先執行權和來自不同的出焦信號有效性做了處理。

　　(3)出焦閘板閥的聯鎖

　　在三種模式下，聯鎖以裝煤信號為優先，出焦閘板閥滿足以下聯鎖關系：

　　1)在裝煤單機模式下，無論什么信號發生，出焦閘板閥始終打開。

　　2)在出焦單機模式下，平常出焦閘板閥都是處于開的狀態。當裝煤信號發生時，出焦閘板閥關閉，裝煤信號結束時再打開。

　　3)雙機模式和單機模式聯鎖關系相同。

　　(4)裝煤閘板閥的聯鎖

　　在三種模式下，聯鎖以裝煤信號為優先，裝煤閘板閥滿足以下聯鎖關系：

　　1)在出焦單機模式下，無論什么信號發生，裝煤閘板閥始終關閉。

　　2)在裝煤單機模式下，無論什么信號發生，裝煤閘板閥始終打開。

　　3)在雙機模式下，平常裝煤閘板閥都是處于關閉的狀態。當裝煤信號發生時，裝煤閘板閥打開，裝煤信號結束時再關閉。

　　(5)出焦非常閥的聯鎖

　　出集非常閥的開閉邏輯是本次改造的控制重點，直接影響單機帶兩套除塵后的系統穩定和除塵效果。在三種模式下，聯鎖以裝煤信號為優先，出焦非常閥滿足以下聯鎖關系。

　　1)在出焦單機模式時，平時出焦非常閥為關閉，只有裝煤信號發生時才打開;2)在裝煤單機模式時，平時出集非常閥為打開，只有裝煤信號發生時才關閉;3)在雙機模式時始終關閉。

　　2、電氣控制

　　分別在裝煤閘板閥、出焦閘板閥、頂裝爐出焦閥、搗固爐出焦閥旁焊接鍍鋅鋼管用于敷設線纜至現場控制箱內。當控制箱上旋鈕開關選擇“自動”位，實現四個閥的遠程PIC控制;當選擇“手動”位，獨立于PLC系統之外只能現場控制;選擇“斷開”位用于檢修維護。

　　在地面除塵站一樓配電間選用兩塊配電盤安裝動力電源和控制電源，利用原PLC硬件的備用模塊作PLC的硬件配置并完成編程。在WinCC畫面上新增了三種模式的選擇按鈕，四個閥狀態位置的顯示，儀表聯鎖是否投用的顯示，搗固爐出焦次數和頂裝爐出焦次數的累加顯示等功能，便于操作與觀察。
