1. 繪制二次(控制電路)安裝板草圖，計算并確定安裝板尺寸

　　由于電氣安裝板是安裝在機柜內框架上的主要部件，因此必須首先確定安裝板的尺寸才能夠進行后續工作。

　　控制電路安裝板草圖繪制的依據是控制電路圖和控制電路結構方框圖，根據電氣、結構及導線連接的設計技術要求，在草圖上布置各個二次電氣元件的位置。在滿足各種技術要求的前提下，結構布局應盡可能緊湊，以減小安裝板的尺寸。由于布局方案不是唯一的，所以這項工作可能需要反復進行很多次，才能獲得比較好的布局方案。

　　必須注意：安裝板上安裝孔的位置尺寸必須符合機柜安裝尺寸的模數關系，即必須是25.4mm的整數倍。

　　2.繪制機柜布置草圖，計算并確定機柜需要的最小尺寸

　　機柜布置草圖繪制的依據是電路圖和電路結構方框圖，根據電氣、結構、母線及導線連接的設計技術要求，在機柜草圖上布置各個一次電氣元件和安裝板的位置。必須注意：安裝在橫梁和立柱上的電氣元件和安裝板的位置尺寸必須接近機柜安裝尺寸的模數關系，相差部分應該能夠利用橫梁和立柱上的長孔安裝。在滿足各種技術要求的前提下，結構布局應盡可能緊湊，以減小法裝板的尺寸。由于布局方案不是唯一的，所以這項工作可能需要反復進行很多次，才能獲得比較好的布局方案。依據選定的布局方案和使用的電氣元件及安裝板的輪廓尺寸，計算出機柜需要的最小尺寸。

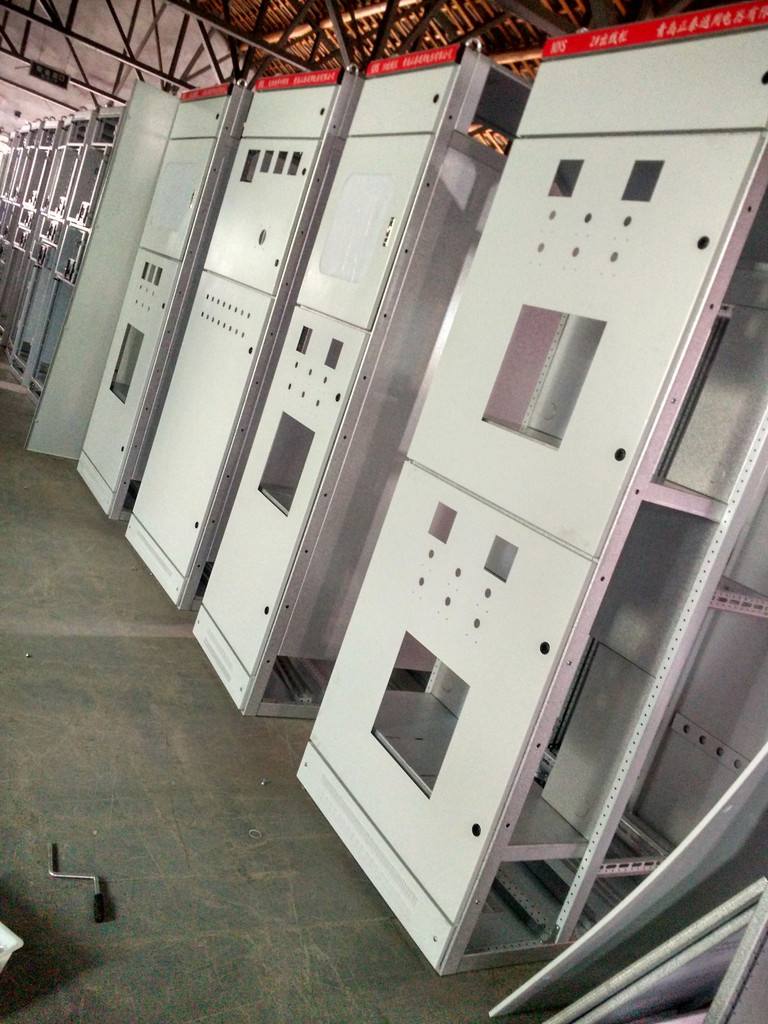

　　3.根據機柜需要的最小尺寸確定機柜布局方案及類型

　　1)應根據使用情況確定機柜的形式

　　操作頻繁的電氣控制設備應采用操作臺形式，操作次數不多的電氣控制設備應采用控制柜形式，不需要操作的電氣控制設備應采用全封閉柜形式。

　　2)應根據計算出的機柜需要的最小尺寸確定機柜布局方案

　　當計算出的機柜需要的最小尺寸小于標準機柜的最大尺寸時，直接采用一個標準機柜。

　　當計算出的機柜需要的最小尺寸小于標準機柜的最小尺寸時，采用機箱形式。

　　當計算出的機柜需要的最小尺寸大于標準機柜的最大尺寸時，應采用分柜的形式，即將電氣控制設備分為兩個以上的相對獨立的部分，然后分別使用標準機柜。各個分柜可以在安裝時并柜，為方便運輸，也可以在使用現場并柜安裝。例如可以將一套電氣控制設備分為一次柜和二次柜。

　　4.根據機柜布局方案及形式繪制草圖確定各機柜具體尺寸

　　1)確定各機柜具體尺寸

　　根據分柜方案及形式，分別通過繪制每個柜的布置草圖，計算出每個柜需要的最小尺寸。然后根據預留10%擴展空間的原則，最后確定各機柜具體尺寸。

　　2)應優先選用標準尺寸機柜

　　標準尺寸機柜比較容易通過訂購加工，交貨時間短且價格較低。當自己加工時，由于標準機柜有一些很成熟的模塊，可以縮短設計周期。標準機柜的零配件齊全，便于購買配套。

　　5.在各機柜具體尺寸的限定條件下繪制出各機柜的布置(總裝配)圖

　　在繪制正式各機柜布置圖時應根據安裝要求、技術標準及人機工程學要求，確定并繪制出控制柜內及面板的布置圖。如果機柜上配置有抽屜或插件箱，應確定并繪制出抽屜或插件箱的布置圖。

　　繪制正式各機柜布置圖時所需要考慮的問題，與繪制草圖時完全相同，關鍵是考慮問題必須全面，如果出現遺漏的問題，極有可能造成返工。
