Fx系列PLC系統設計緊湊、使用方便、應用靈活、性價比高，具有良好的可擴展性，強大的指令集。FX系列PLC不僅能夠比較完美地滿足多種場合中的檢測、監測及小規?？刂葡到y(tǒng)的需求，而且還可以作為獨立的模塊廣泛應用在集散化控制系統中，覆蓋所有與自動檢測、自動控制有關的工業及民用領域，如機床、機械、電力設施、民用設施、環境保護設備等。

　　小編以應用為出發，介紹了FX系列PLC的硬件結構、系統配置、技術指標、端口接線、編程資源及編址等基本知識，并通過FX系列PLC應用示例，引導讀者掌握PLC硬件系統的應用技能。

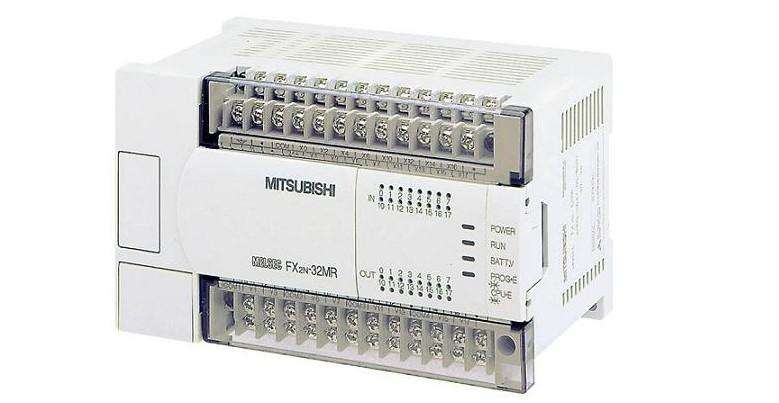

　　FX系列PLC硬件體系

　　FX系列PLC 包括FX1s、FXN、FXN、FXxNc子系列，它們在我國有著廣泛的應用市場，其升級(三代)微型PLC包括FX3w、FXsvc、FX3。系列產品，具有很好的擴展性發兼容性，可以連接FXN系列的I/O擴展模塊和特殊功能模塊，組合出性價比高的控制系統。

　　FX系列PLC硬件具有以下特點：

　　(1)體積小

　　FX系列PLC吸收了整體式和模塊式PLC的優點，內置的DC2AV電源可作輸入回路的電源和傳感器的工作電源。它的基本單元、擴展單元和擴展模塊的商度和深度相同，寬度不同，其中Exis、FX1n、和FX2n系列PLC的高度為90mm，深度為60~87mm，F(xiàn)X1S-14M(14個I/O點的基本單元)的底部尺寸僅為90mx60mm，相當于一張卡片大小，很適合于在機電一體化產品中使用。

　　(2)適應性強

　　FX系列PLC各子系列PLC的外觀、高度、深度差不多，但是性能和價格有很天的差別。例如，F(xiàn)X1s系列的功能簡單實用(小于30個I/O點)，可用于小型開關量控制系統;FX2N系列的功能最強，可用于要求很高的系統;FX3u、FX3uC、FX3g系列產品功能強大、兼容性好。用戶可以根據系統要求，選用不同的子系列實現系統功能。

　　(3)系統配置靈活

　　FX系列PLC的系統配置靈活，配備有多種基本單元、擴展單元、擴展模塊及特殊功能模塊，以組成不同I/O點和不同功能的控制系統。由于FX系列PLC的基本單元采用整體式結構，其硬件配置又像模塊式PLC那樣靈活，因此，可以組合成性價比更高的PLC控制系統。

　　(4)功能強，使用方便

　　FX系列PLC的基本單元內置有高速計數器，具有輸入/輸出刷新、中斷、輸入濾波時間調整、恒定掃描時間等功能;具有可用來修改定時器、計數器的設定值和數據寄存器數據的多種規格的數據存取單元;具有可直接控制步進電動機、伺服電動機及溫度模擬量的脈沖寬度調制輸出端口;可設置8位數字密碼，用于保護用戶程序。

　　FX系列的基本單元和擴展單元組建方便，各單元(模塊)之間用扁平電纜插接式的接線端子排連接，緊密拼裝后組成一個整齊的長方體，實現各項功能簡單、快捷。FX系列PLC可在線修改程序，通過調制解調器和電話線可實現遠程監視和編程。
